ZGF固液分離器
ZGF型自清式固液分離器性能規格：
型號 | 柵寬 | 槽寬1 | 安裝傾角 A | 節能 P | 柵片凈距 e | 運行速度 V | 過柵流速 | 排渣高 h | 井槽深 H | 電機功率 | 介質溫度 |
ZGF 1000 | 300 | A+100 | 60-80 | 100 | 1 | 2-3 | 0.5-1 | 600 | 訂貨單位決定 | 0.37-0.75 | 工程塑料-10—60不銹鋼-30—85 |
ZGF 1100 | 400 | ||||||||||
ZGF 1200 | 500 | ||||||||||
ZGF 300 | 600 | ||||||||||
ZGF 400 | 700 | 0.75-1.1 | |||||||||
ZGF 500 | 800 | ||||||||||
ZGF 600 | 900 | ||||||||||
ZGF 700 | 1000 | ||||||||||
ZGF 800 | 1100 | ||||||||||
ZGF 900 | 1200 | 1.1-2.2 | |||||||||
ZGF 1300 | 1300 | ||||||||||
ZGF 1400 | 1400 | ||||||||||
ZGF 1500 | 1500 |
工作原理
本設備利用一種特殊的耙齒，按一定順序裝配在齒軸上，形成一條封閉的耙齒鏈、該耙齒下部安 裝在水體中。當轉動系統帶動齒鏈自上而下作勻速運動時，液體從耙齒隙中流過，雜物則由耙齒帶動分離 出來。由于耙齒結構特殊，當耙齒攜雜物到達上端反向運動時，前后耙齒產生相對自結運動，促使雜物依 靠重力下落,同時設備后面的一對膠板刷以保證每排耙齒運動到該位置時都能得到徹底的刷凈作用。

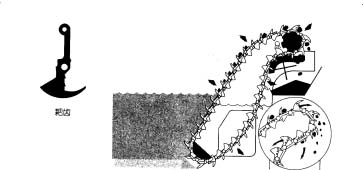

工作原理圖

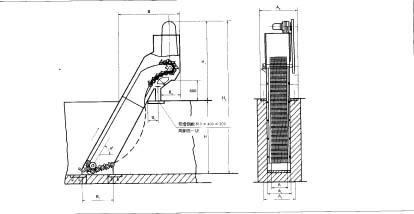

安裝示意圖
技術參數及安裝尺寸表
按設備寬該機分為ZGF300-1500型，并聯機ZGF 1600-3000型。選型由過水流量、提升高度而定。同時根據所分離 雜物的大小選配不同柵隙、節距的耙齒。
技術參數(mm) | 設備寬度W0 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 |
有效柵寬W2 | W2=W0-160 | |||||||||||||
外型總寬W1 | W1=W0+350 | |||||||||||||
有效柵隙b | 1 3 5 10 20 30 40 50 | |||||||||||||
耙齒節距t | 100或150 | |||||||||||||
耙鏈線速度 | 約2m/min | |||||||||||||
電機功率kw | 0.4-0.75 | 0.55-1.1 | 0.75-1.5 | 1.1-2.2 | 1.5-3 | |||||||||
安裝尺寸 | 安裝角度a | 600 650 700 750 800 | ||||||||||||
渠寬W3 | W3≥W0+70 | |||||||||||||
渠深H1 | 800-1000 | |||||||||||||
排渣高度H2 | 600 | |||||||||||||
導流槽長H2 | L2=H1.ctg+600 | |||||||||||||
安裝總長L1 | L1=(H1+H2).ctg+1400 | |||||||||||||
過水流量表
型號ZGF | 300 | 400 | 500 | 600 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | ||
柵前水深 | 1.0 | ||||||||||||||
液體流速(m/s) | 0.8 | ||||||||||||||
過水流速m3/d | 耙齒柵隙mm | 1 | 1780 | 3090 | 4390 | 5650 | 6960 | 8270 | 9470 | 10830 | 12400 | 13390 | 14700 | 16010 | 17260 |
3 | 3560 | 6030 | 8510 | 11290 | 13770 | 16240 | 18710 | 21340 | 23800 | 26290 | 28920 | 31400 | 34030 | ||
5 | 4450 | 7850 | 10720 | 14120 | 17260 | 20660 | 23800 | 26940 | 30080 | 33480 | 36620 | 40020 | 42900 | ||
10 | 5230 | 8890 | 12560 | 16220 | 19880 | 23020 | 27200 | 30870 | 34530 | 38190 | 41850 | 45510 | 49180 | ||
20 | 8720 | 15690 | 22670 | 29650 | 36620 | 43600 | 48830 | 55800 | 62780 | 69750 | 76730 | 83700 | 88940 | ||
30 | 47080 | 54930 | 60610 | 68010 | 75860 | 83700 | 88940 | 96780 | |||||||
40 | 48830 | 55800 | 62780 | 69750 | 76730 | 87200 | 90680 | 101140 | |||||||
50 | 52320 | 56670 | 65390 | 74110 | 78470 | 91500 | 95910 | 104630 | |||||||
維護、操作說明
設備安裝好后，接通電源，將控制轉換開關調節至手動位置，通電后觀察設備是否按箭頭指示方 向指向運轉，如發現不符或異�，F(xiàn)象，排除后，再通電運行。若將轉換開關旋轉至自動控制裝置， 此時設備處于自動控制狀態，無需人工操作。
減速機在使用時必須加注潤滑油，并根據更換潤滑油的期限及工作小時及時更換潤滑油。
滾動軸承在投入正常運行后，每隔三個月需加注鋰基潤滑油，填充量為軸承內空隙的2/3。
經常檢查耙齒的損壞情況，超過一定數量影響撈污時，應更換耙齒。
訂貨須知
為減少客戶不必要的損失和麻煩，訂貨時應注意：
1. 參數所列技術參數表，確定所需固液分離器的規格尺寸；
2.備品、備件名稱、規格型號、數量；
我公司確保產品質量，實行三包。在保修期內（自提貨出廠之日起一年內）產品 質量免費保修；保修期過后，酌情收取成本費用。
